(Algorithm) BallTree 알고리즘

요약

• BallTree는 유클리드 거리를 기반으로 데이터 공간을 구체(Ball)로 감싸 계층적인 이진 트리를 구성하는 최근접 이웃 탐색 알고리즘임.
• 단순 거리 계산 방식과 달리 탐색 과정에서 불필요한 자식 노드들을 효율적으로 제거하여 데이터가 많아질수록 계산량을 획기적으로 줄여줌.
• KD-Tree에 비해 초기 트리 구축 비용은 더 들지만, 차수가 커질수록 데이터를 훨씬 빠르게 탐색할 수 있다는 장점이 있음.
• 알고리즘은 가장 거리가 먼 포인트들을 기준으로 재귀적으로 하위 Ball을 생성하고, 탐색 시에는 상위 Ball에서 리프 노드까지 좁혀가는 방식을 사용함.
• 파이썬의 sklearn 라이브러리를 통해 쉽게 구현할 수 있으며, 특정 반경 내의 격자 데이터를 추출하는 등 공간 데이터 분석에 유용하게 활용됨.

---

1. 개요

1.1 BallTree 알고리즘이란?

최근접 이웃 탐색(knn search)과 유사하며, 특정 데이터를 탐색하는 tree 구조 알고리즘

목적: 유클리드 거리를 기반으로 빠르게 최근접 이웃을 탐색 핵심 내용: 데이터 공간을 Ball로 감싸는 방식인 이진 트리를 구성 주요 용도: KNN, 유사도 검색, 고차원 거리 계산

1.2 주요 용어

용어	의미
Ball	중심점 $c$ 와 $r$을 가지는 구체(데이터 포인트는 해당 Ball에 존재)
Leaf Node	실제 데이터 포인트들이 저장된 하위 노드
Internal Node	두 개의 자식 Ball을 갖는 노드
Tree	Ball들이 게층적으로 구성된 이진 트리 구조

---

2. 특징

BallTree는 KD-Tree와 비교하여, 초기 트리 구성 비용이 크지만 차수가 커질수록 데이터를 훨씬 빠르게 탐색할 수 있는 장점이 있다.

반면에, BallTree 는 kd tree 보다 훨씬 빠르게 결과를 도출한다.

비교: BallTree vs 단순 거리 계산

• 단순 거리 계산: 데이터 수 증가할수록 계산량 기하급수적 증가 $N^2$
• BallTree: 트리 구조 생성을 통해, 특정 노드가 질의한 거리보다 크면 해당 노드의 자식 노드들은 모두 버림 ⇒ 계산량 감소!

---

3. 알고리즘

목적: Input Data와 가장 가까운 Point 탐색

1. 랜덤한 point 선택하는 과정을 재귀적으로 수행하여 Ball 생성
2. Ball 기반 Tree 구성
3. Input data가 속한 Ball을 찾는 트리 노드 탐색하여 가장 가까운 Ball 탐색
4. 해당 Ball 에 있는 Point 중 가장 가까운 Point 탐색

3.1 Ball 생성

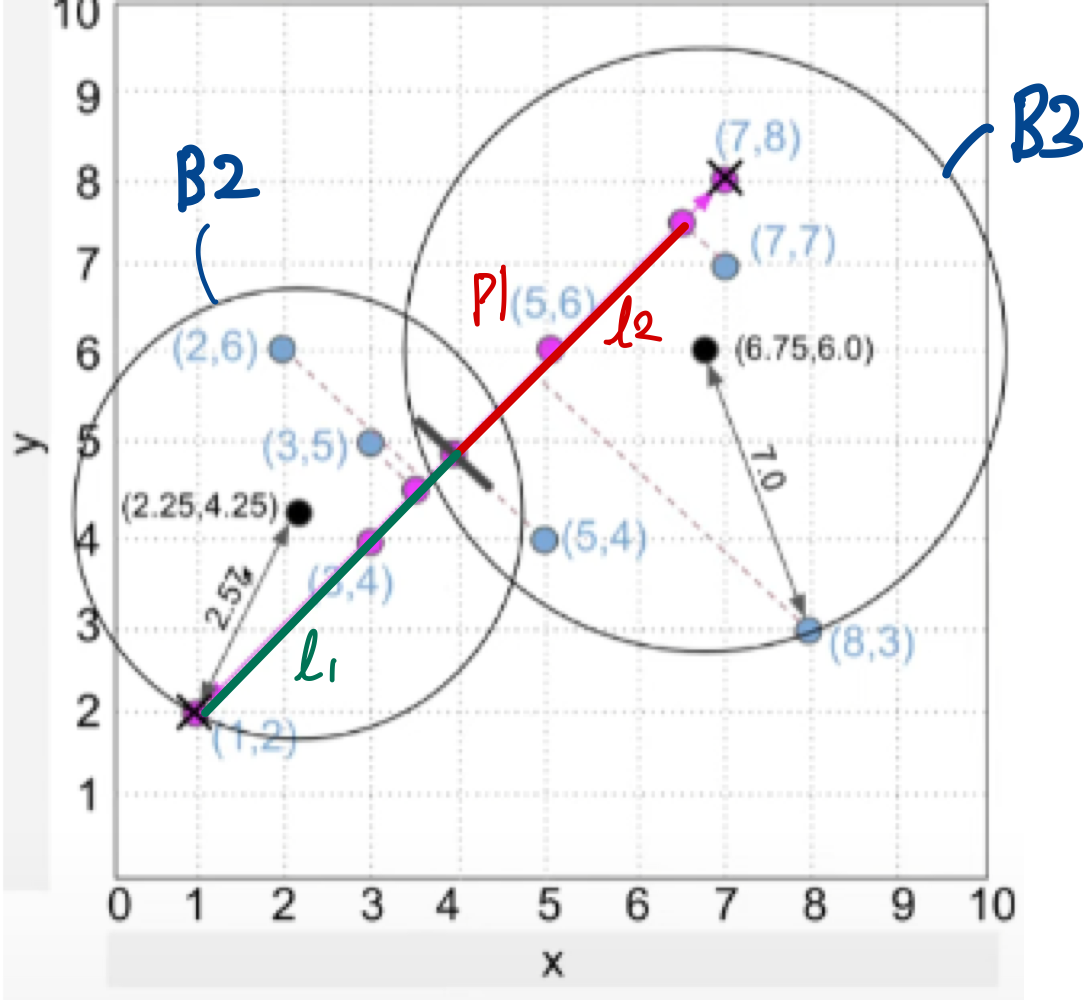

랜덤한 Point P1 선택한 후, 가장 거리가 먼 포인트 P2 와 P2에서 가장 거리가 먼 포인트 P3 선택

P2와 P3를 있는 선을 생성하여 해당 선에 중간점을 기준으로 선을 나눔 ⇒ l1, l2

다른 Point들을 나누어진 각 선에 수선의 발을 내림(=projection), 각 선들에 투영된 점들의 축 성분에 합의 평균을 새로운 Ball의 중심점으로 각각 생성 (단, 여기서 P1은 제외된다. 왜냐하면 이미 P1을 중심으로 모든 점을 포함하는 Ball1을 만들었기 때문에 하위 Ball 생성 시에는 제외된다.)

각각 새롭게 생성된 Ball의 중심점에서 중심점 생성에 활용된 기존 Point 중 가장 거리가 먼 Point와의 거리를 반지름으로 하는 Ball 을 생성

3.2 Tree 구성

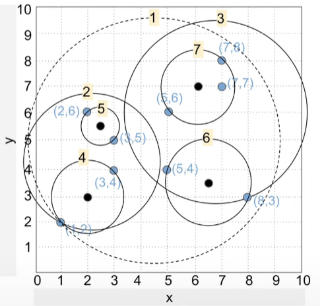

위 과정을 재귀적으로 반복하여 최종 Ball을 생성한다.

Ball의 위계 구조에 맞게 Tree를 구성한다.

3.3 Ball 탐색

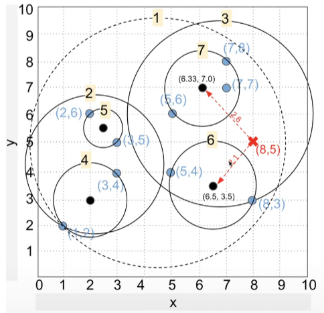

트리 노드 탐색을 통해 Input Data(8,5)가 속한 Ball을 찾으며, 단계적으로 가장 가까운 Ball 을 선택 B1 - B3 - B6

3.4 최근접 Point 탐색

최종 Ball(B6) 내 Point들 과의 유클리드 거리를 산출한 후, 가장 가까운 Point(8,3) 선택

---

4. Python 코드 예시

격자 데이터 활용하여, 각 격자별 반경 내 속한 격자 목록 산출

from skleran.neighbors import BallTree

목적: 각 격자 중심점을 기준으로 특정 반경 내 위치한 격자 중심점에 해당하는 격자 목록 추출

단계 구성

1. 각 격자별 중심좌표 생성
   1. geometry정보가 있는 경우, centroid 메서드 활용
   2. geometry정보가 없고 위경도 정보만 있는 경우, 좌표값 array 형태 생성(N, 2)
2. 중심점 기준 BallTree 초기 생성
3. 특정 반경 내 인덱스 추출
   1. tree.query_radius(X, r, return_distance = False, count_only = False, sort_result = False) 활용
      1. X: 좌표값 array
      2. r: 반경(m)
      3. return_distance: 거리 값 반환 여부
      4. count_only: 반경 만족 건수만 가져오는지
      5. sort_result: 거리와 인덱스 기준 정렬

from sklearn.neighbors import BallTree
import numpy as np

# 1. 각 격자별 중심좌표 생성
coords = np.array([(geom.centroid.x, geom.centroid.y) for geom in gdf.geometry]) ## geometry 존재
coords = np.vstack([gdf['x'].values, gdf['y'].values]).T ## 좌표값만 존재, (N,2) array 생성

# 2. BallTree 초기화 (유클리디안 거리, 미터 단위)
tree = BallTree(coords, metrid = 'euclidean')

# 3. 특정 거리 반경 이내 인덱스 추출 (예. 3000 미터)
neihbors_idx = tree.query_radius(coords, r = 3000) # 각 격자별 결과 Index만 가져오기

# 4. 추출 예시
# 0번째 index 격자 기준 반경 3000m 이내의 격자들
gdf.iloc[neihbors_idx[0]]

---
